一、产品概述

　立式轴流泵具有流量大、扬程低等特点，可输送温度不超过50℃的清水及物理化学性质类似水的其他液体。中小型轴流泵广泛应用于农田灌溉、城市给排水、热电站输送循环水、船坞升降水位、水产养殖、盐场汲送池水及其它水利工程。大型轴流泵主要用于大面积农田灌溉、跨流域调水和低洼地区、湖区大面积排水。

二、产品特点

　立式轴流泵是我公司结合国内外先进制泵技术新推出的改进型产品，相对于老产品具有高效率、气蚀性能好、性能稳定、运行可靠等特点。

立式轴流泵泵体导轴承采用进口轴承，轴与轴承之间采用不锈钢轴套，增加其耐磨性和抗腐蚀性；润滑形式根据介质不同分为自润滑式和外接水润滑式两种。

大型水泵叶片采用了型面仿形加工工艺，该工艺不但提高了叶片的几何精度，而且提高了叶轮的动平衡精度，充分保证了水泵的水力性能以及运行的平稳性。

三、产品用途

　适用于农田灌溉、工业热电站输送循环水、城镇给水排水、船坞升降水位及其它水利工程。

四、使用条件

　输送介质：清水、雨水、江河水、污水、废水及物理化学性质类似水的其他液体。

泵出水口径：250mm~2000mm

流量范围：300m³/h~75000m³/h

扬程范围：1.3m~10m

电机电压：380V~10000V

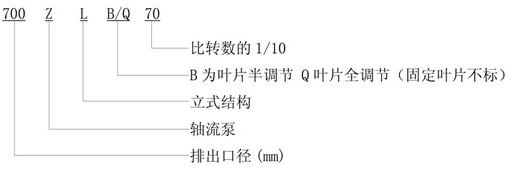

五、产品型号

六、产品分类

　按叶片安装方式可分为：固定式、半调式、全调式；

按主轴方向课分为：立式、斜式、卧式；

按承受轴向推力的方式：泵承受、基础承受、电动机承受；

按安装方式可分为：单层基础、双层基础；

按转子可否抽出可分为：不可抽出式、可抽出式。

七、结构说明

　立式轴流泵主要由泵体部分和传动部分组成。

（一）泵体部分

主要由进水喇叭、叶轮部件、导叶体、橡胶轴承、泵轴、出水弯管、填料密封件等组成。

叶轮部分由叶轮座、叶片、压紧螺母组成，出厂前经静平衡校验。当用户需要调节叶片安装角度时，可卸下叶轮部件，松开压紧螺母，转动叶片（如有卡缝螺钉需拆下）使叶片基准线对准叶轮座上相应的角度刻线，然后拧紧螺母。用户订货时如无特殊说明，出厂时叶片安装角均为0°，用户可根据工作性能曲线及工作性能参数表自行调整。

泵轴用优质碳素结构钢（45钢）制成，轴颈表面镀硬铬，以提高耐磨抗蚀性能。泵轴的径向支承由上下两只橡胶轴承来承担，起动前需向填料函处的引水管内输送清水以润滑上边一只橡胶轴承，泵出水后方可停止。

在出水弯管轴孔处采用填料密封，由填料函、填料（由浸石棉盘根）、填料压盖组成。

从联轴器端俯视，叶轮旋转方向为顺时针方向。

（二）传动部分

根据使用要求及动力配备情况，用户在订货时应确定传到方式。传动方式有以下两种：

1.立式电机直接传动装置

立式电机安装于电机座上，传动轴上端用弹性联轴器与电机轴联接，下端用刚性联轴器与泵轴联接，泵运转时，全部轴向力由传动装置内的推力轴承来承受。泵转子的轴向位移可通过传动装置内的螺母来调整。

2.立式电机三角皮带传动装置

立式电机安装于机架上，与主动轮用平键联接。通过调节螺钉可使机架在导轨上滑动，以调整皮带松紧，皮带轮用联接器固定在传动轴上，泵运转时，轴向力由皮带轮座上的推力轴承来承受。皮带拉力由径向轴承传递到皮带轮座上，使传动轴不受径向力的作用。水泵转子的轴向位移可通过传动装置顶部的螺母来调整。
