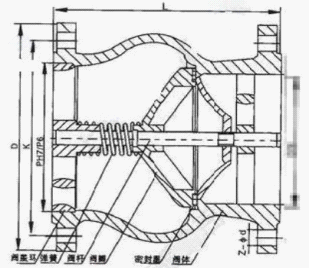

一、产品结构图　

　二、产品概述

　消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

　三、产品特点

　1.阀瓣采用“子弹头”外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数。　

　2.阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜。 　　

　3.结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象。 　　

　4.骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固 耐用。
